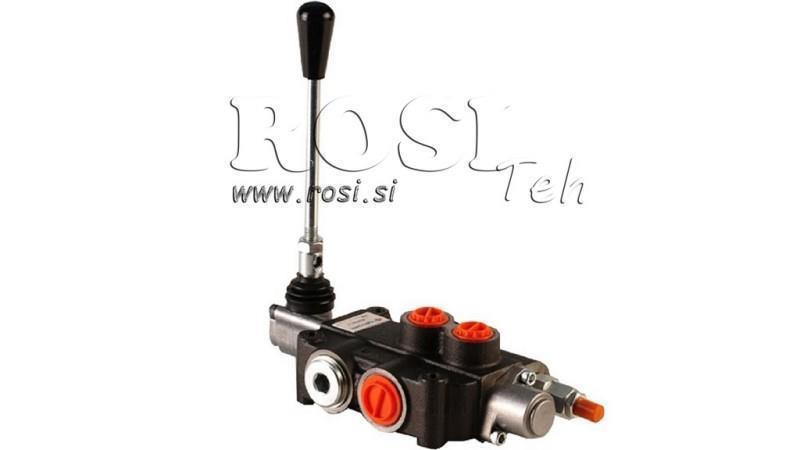

MANUALE VALVOLA IDRAULICA MONOBLOCCO 1xZ80
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o sostituzione: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 3,7 kg |
| Tipo di distributore: | Monoblocco Z80 |
| Portata nominale: | 80 L/min |
| Numero di sezioni: | 1 |
| Materiale del corpo: | Ghisa |
| Materiale del cursore: | Acciaio al carbonio (diametro 18 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Circuito idraulico: | Parallelo |
| Pressione max. (attacco T): | 35 bar (pressione di ritorno) |
| Pressione max. (attacco P): | 315 bar (pressione in ingresso) |
| Pressione max. (attacchi A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | 120–250 bar |
| Trafilamento interno: | 8 cm³/min a Δp = 100 bar e 40°C |
| Temperatura di esercizio: | da -40°C a +60°C |
| Temperatura di esercizio dell’olio: | da -20°C a +80°C con guarnizioni NBR, da -20°C a +100°C con guarnizioni FPM |
| Viscosità dell’olio: | 15–75 mm²/s (consigliata) |
Descrizione
I distributori oleodinamici monoblocco Z80 sono progettati per un controllo affidabile e preciso del flusso dell’olio idraulico tra la pompa e gli attuatori idraulici. Sono disponibili in versioni da 1 a 6 sezioni, consentendo il controllo da una a sei funzioni idrauliche indipendenti in base alle esigenze dell’impianto.
Ogni sezione è dotata di attacchi di lavoro A e B. La versione standard BSP utilizza un attacco G 1/2 per l’ingresso in pressione P, G 3/4 per l’attacco di ritorno T e attacchi G 1/2 per le utenze A e B. A seconda della configurazione del cursore selezionata, il distributore è adatto al comando di cilindri idraulici a doppio effetto o a semplice effetto, motori idraulici e altri attuatori idraulici.
Nella versione ad azionamento manuale, il distributore è comandato meccanicamente tramite leve. Lo spostamento di una singola leva invia l’olio idraulico al relativo attacco di lavoro, controllando così la direzione di movimento dell’attuatore collegato. In posizione neutra, la rispettiva funzione idraulica non viene attivata.
Principali vantaggi dei distributori Z80:
- portata nominale: 80 l/min,
- pressione massima di esercizio: 315 bar,
- disponibili da 1 a 6 sezioni,
- costruzione monoblocco compatta e robusta,
- azionamento manuale semplice e diretto,
- controllo indipendente delle singole funzioni idrauliche,
- attacchi idraulici standard,
- adatti a diversi impianti idraulici mobili e stazionari.
I distributori Z80 sono dotati di valvola limitatrice di pressione principale e valvola di ritegno. Sono disponibili in configurazioni in parallelo o tandem, con attacco opzionale Power Beyond (Carry Over) per il collegamento di distributori idraulici aggiuntivi.
I distributori oleodinamici monoblocco Z80 sono adatti all’impiego su macchine agricole e forestali, nonché su varie attrezzature idrauliche industriali e mobili. La scelta del numero adeguato di sezioni e del tipo di cursore consente di adattare il distributore alle funzioni idrauliche specifiche di ogni macchina o applicazione.

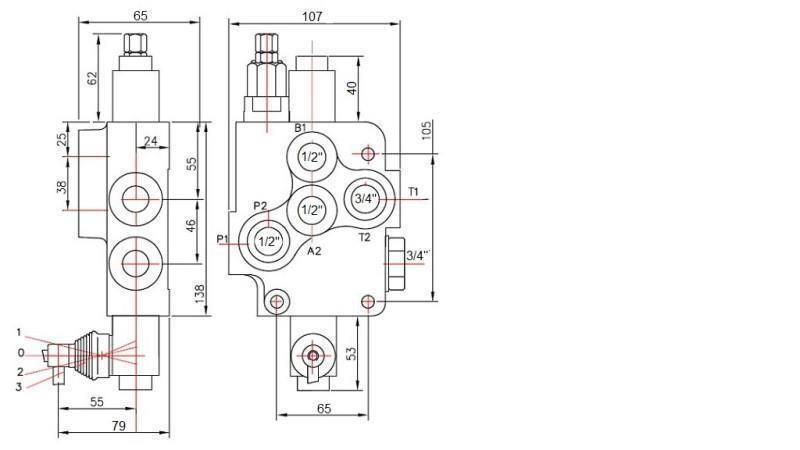

Dimensioni

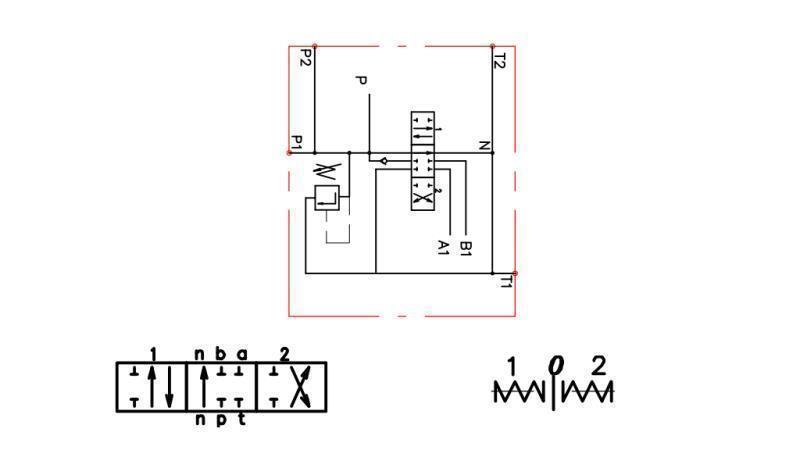

Schema idraulico
