RUČNI HIDRAULIČNI VENTIL MONOBLOK 1xZ50 + PLIVAJUĆA FUNKCIJA
| Tehnički podaci | |
| Dobavljač: | Bugarska |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Težina proizvoda: | 2,65 kg |
| Tip razvodnika: | Monoblok Z50 s plivajućom funkcijom |
| Nazivni protok: | 50 L/min |
| Broj sekcija: | 1 |
| Materijal kućišta: | Lijevano željezo |
| Materijal razvodnog klizača: | Ugljični čelik (promjer 16 mm) |
| Upravljanje: | Mehaničko (putem upravljačke ručice) |
| Položaji ručice: | 4 |
| Funkcije: | Dvoradno + plivajuća funkcija (FLOAT) |
| Hidraulički krug: | Paralelni |
| Maks. tlak (priključak T): | 35 bar (povratni tlak) |
| Maks. tlak (priključak P): | 315 bar (ulazni tlak) |
| Maks. tlak (priključci A i B): | 315 bar (radni tlak) |
| Tvornički podešen ventil za ograničenje tlaka: | 180 bar |
| Raspon podešavanja ventila za ograničenje tlaka: | Ovisno o opruzi: 50–120 / 120–250 / 220–315 bar |
| Unutarnje propuštanje: | 7 cm³/min pri Δp = 100 bar i 40°C |
| Radna temperatura: | -40°C do +60°C |
| Radna temperatura ulja: | -20°C do +80°C s NBR brtvama |
| Viskoznost ulja: | 15–75 mm²/s (preporučeno) |
Opis
Hidraulički monoblok razvodnik Z50 s plivajućom funkcijom namijenjen je pouzdanom i preciznom ručnom upravljanju protokom hidrauličkog ulja između pumpe i hidrauličkog izvršnog elementa. Ključna značajka ove izvedbe je dodatni plivajući položaj (FLOAT), koji omogućuje slobodno pomicanje priključenog hidrauličkog cilindra.
Sekcija ima radne priključke A i B s navojem G 3/8" za spajanje hidrauličkog cilindra ili drugog dvoradnog hidrauličkog izvršnog elementa. Glavni tlačni priključak P i povratni priključak T imaju navoj G 1/2".
Razvodnikom se upravlja mehanički pomoću ručice. Osim standardnog upravljanja cilindrom u oba smjera, razvodnik ima i plivajući položaj. Kada se ručica pomakne u plivajući položaj, priključci A i B spajaju se s povratnim vodom T, što omogućuje slobodno pomicanje klipnjače hidrauličkog cilindra u oba smjera pod djelovanjem vanjskih sila.
Plivajuća funkcija posebno je korisna za priključke koji tijekom rada moraju pratiti teren ili površinu tla, jer hidraulički cilindar ne drži priključak u fiksnom položaju kada je plivajuća funkcija uključena.
Glavne prednosti izvedbe Z50 + F:
- dodatna plivajuća funkcija (FLOAT),
- slobodno kretanje hidrauličkog cilindra u plivajućem položaju,
- prikladno za priključke koji moraju pratiti teren,
- jednostavno mehaničko upravljanje ručicom,
- integrirani ventil za ograničenje tlaka,
- robusna monoblok konstrukcija.
Hidraulički razvodnik Z50 s plivajućom funkcijom prikladan je za uporabu na poljoprivrednim, šumarskim i drugim mobilnim hidrauličkim strojevima gdje je, uz standardno dvoradno upravljanje, potrebno slobodno pomicanje hidrauličkog cilindra.

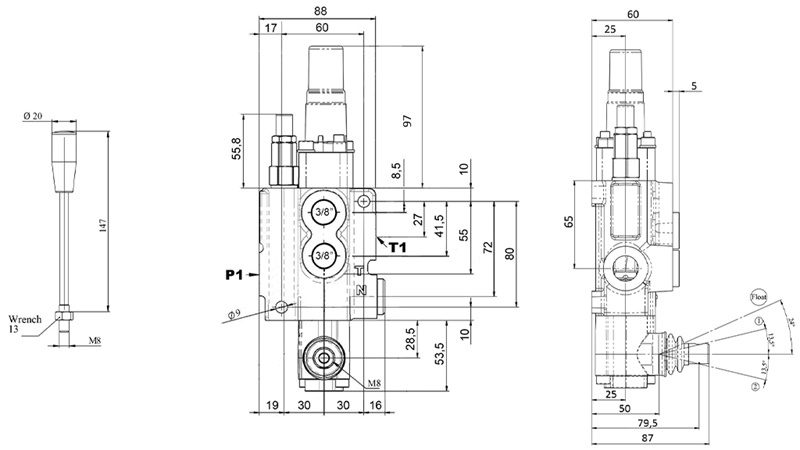

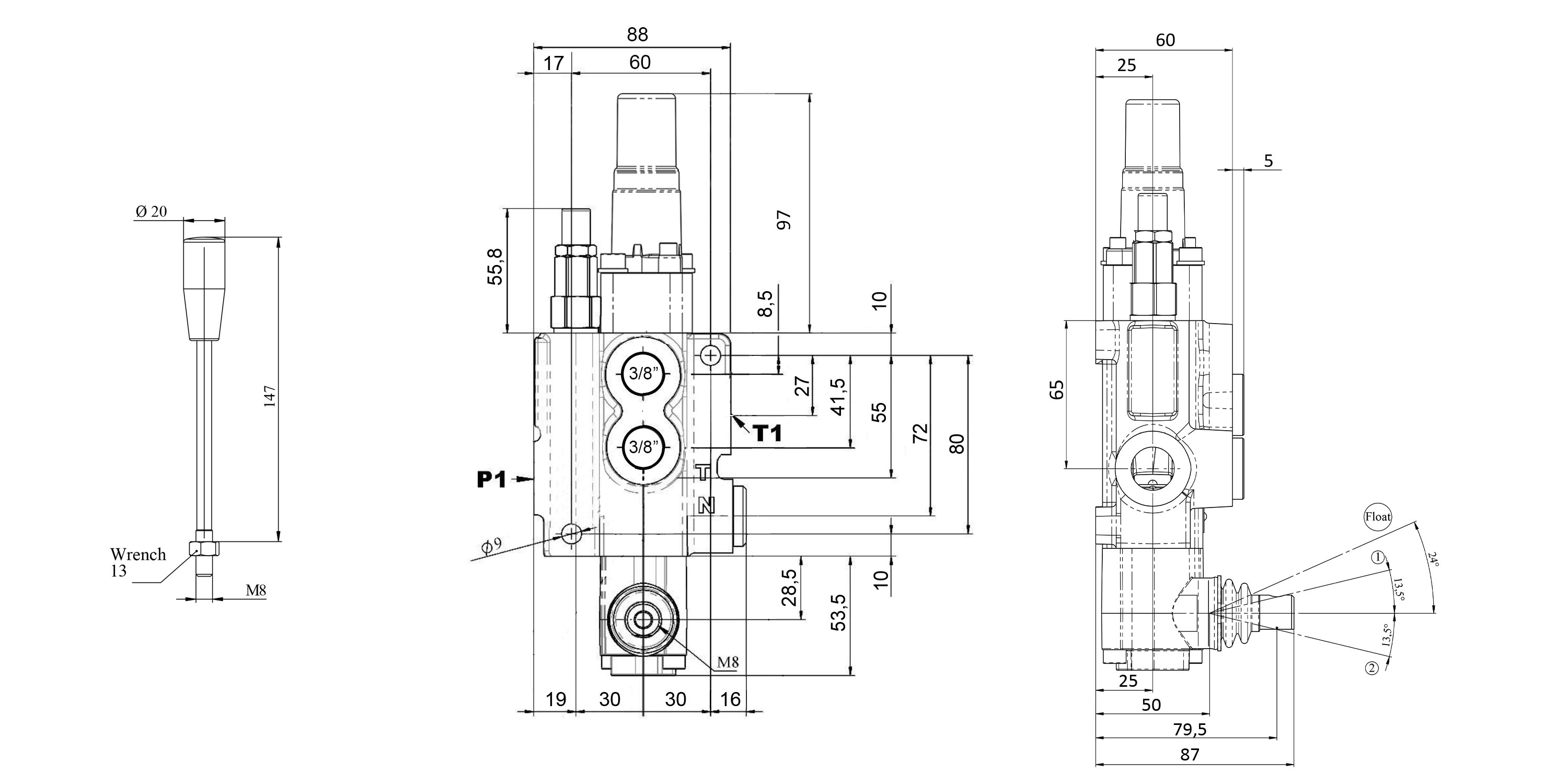

Dimenzije

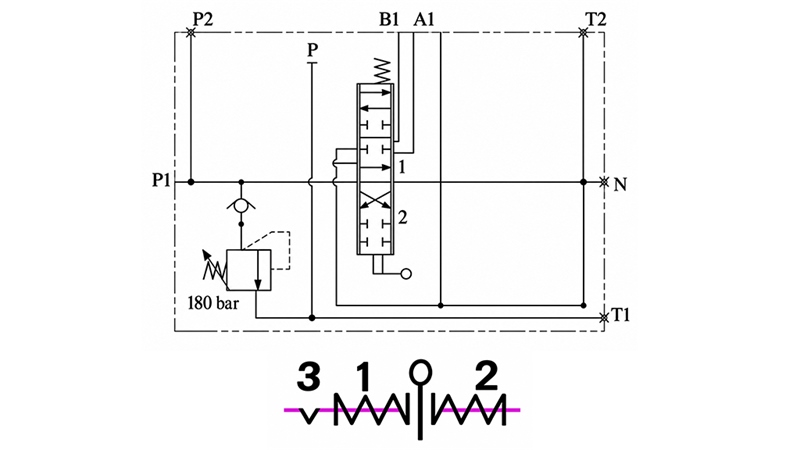

Shema hidrauličkog kruga
