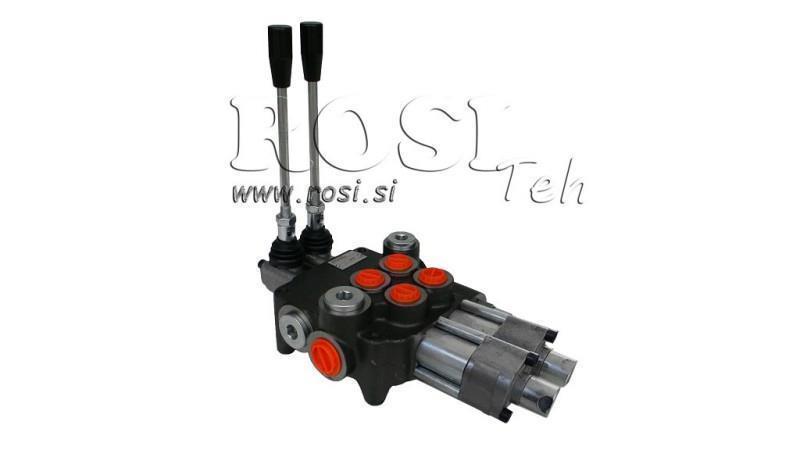

HIDRAULIČNI VENTIL 2xZ80 2AK31A31GKZ

Opći opis:

Ručno ili mehaničko hidraulično ventil Р80 namijenjen je za distribuciju i kontrolu radnog protoka između hidraulične pumpe i potrošača (cilindri, hidraulični motori…).
Hidraulični ventili koriste se u razne svrhe u poljoprivredi, industriji, građevinarstvu itd. za kontrolu:

• jednostrano djelujućih cilindara
• dvostrano djelujućih cilindara
• hidrauličnih motora
• plutajućih funkcija (za plug)
• joysticks (gore-dolje, lijevo-desno)

Sastavljeni su u blok od 1 do 6 poluga.

Rad:

Svi hidraulični ventili opremljeni su sigurnosnim ventilom. U neutralnom položaju (poluga u sredini), ulje cirkulira kroz ventil. Kada se poluga pomakne na jednu ili drugu stranu, hidraulični ventil uzrokuje kretanje cilindra ili rotaciju hidrauličnog motora u jednom ili drugom smjeru. Nakon puštanja poluge, automatski se vraća u neutralni položaj, hidraulični motor ili cilindar zaustavlja se u trenutnom položaju, a ulje ponovno cirkulira kroz ventil. Moguće je koristiti takozvani 'zatvoreni centar' element, koji mijenja ventil tako da u neutralnom položaju ulje ne cirkulira kroz ventil ili takav ventil više ne propušta. Kada se koriste ili povezuju drugi ventili, potrebno je koristiti 'carry over' element, koji omogućava opskrbu uljem za druge ventile.

U ventilima s vretenima za plutajuću funkciju, omogućava slobodan protok ulja kroz cilindar, što posljedično znači da se cilindar slobodno pomiče (ili se snježni plug prilagođava terenu).

Ventili s vretenima za jednostrano djelujuće cilindre namijenjeni su za jednostrano djelujuće cilindre.

Izgradnja:

Р80 je monoblok distribucijski ventil. Izrađen je od lijevanog željeza EN-GJL300. Vretena su izrađena od ugljičnog čelika i su kromirana.

Povezivanje:

Vreteno je pričvršćeno s dva M8 vijka.
