RUČNI HIDRAULIČNI VENTIL MONOBLOK 1xZ80 + PLIVAJUĆA FUNKCIJA
| Tehničke informacije | |
| Dobavljač: | Bugarska |
| Povrat ili zamjena: | 14 dana |
| Jamstvo: | 6 mjeseci |
| Masa proizvoda: | 3,90 kg |
| Tip razvodnika: | Z80 monoblok s plivajućom funkcijom |
| Nazivni protok: | 80 L/min |
| Broj sekcija: | 1 |
| Materijal kućišta: | Lijevano željezo |
| Materijal razvodnog klipa: | Ugljični čelik (promjer 18 mm) |
| Upravljanje: | Mehaničko (putem upravljačke ručice) |
| Položaji ručice: | 4 |
| Funkcije: | Dvoradno + plivajuća funkcija (FLOAT) |
| Hidraulički krug: | Paralelni |
| Maks. tlak (priključak T): | 35 bar (povratni tlak) |
| Maks. tlak (priključak P): | 315 bar (ulazni tlak) |
| Maks. tlak (priključci A i B): | 315 bar (radni tlak) |
| Tvornički podešen ventil za ograničenje tlaka: | 180 bar |
| Raspon podešavanja ventila za ograničenje tlaka: | 120-250 bar |
| Unutarnje propuštanje: | 8 cm³/min pri Δp = 100 bar i 40°C |
| Radna temperatura: | -40°C do +60°C |
| Radna temperatura ulja: | Od -20°C do +80°C s NBR brtvama, od -20°C do +100°C s FPM brtvama |
| Viskoznost ulja: | 15–75 mm²/s (preporučeno) |
Opis
Hidraulični sekcijski monoblok razvodnik Z80 s plivajućom funkcijom konstruiran je za pouzdano i precizno ručno upravljanje protokom hidrauličnog ulja između pumpe i hidrauličkog aktuatora. Ključna značajka ove izvedbe je dodatni plivajući položaj (FLOAT), koji omogućuje slobodno pomicanje spojenog hidrauličnog cilindra.
Sekcija ima radne priključke A i B s navojima G 1/2" za spajanje hidrauličnog cilindra ili drugog dvoradnog hidrauličkog aktuatora. Glavni tlačni priključak P ima navoj G 1/2", a povratni priključak T ima navoj G 3/4".
Razvodnikom se upravlja mehanički pomoću ručice. Osim standardnog dvosmjernog upravljanja cilindrom, razvodnik ima i plivajući položaj. Kada se ručica pomakne u plivajući položaj, priključci A i B spajaju se na povratni vod T, omogućujući klipnjači hidrauličnog cilindra slobodno pomicanje u oba smjera pod djelovanjem vanjskih sila.
Plivajuća funkcija posebno je korisna za priključke koji tijekom rada trebaju pratiti teren ili površinu tla, jer hidraulični cilindar ne drži priključak u fiksnom položaju kada je plivajuća funkcija uključena.
Glavne prednosti izvedbe Z80 + F:
- dodatna plivajuća funkcija (FLOAT),
- slobodno kretanje hidrauličnog cilindra u plivajućem položaju,
- prikladno za priključke koji trebaju pratiti teren,
- jednostavno mehaničko upravljanje ručicom,
- integrirani ventil za ograničenje tlaka,
- robusna monoblok konstrukcija.
Hidraulični razvodnik Z80 s plivajućom funkcijom prikladan je za uporabu na poljoprivrednoj, šumarskoj i drugoj mobilnoj hidrauličnoj mehanizaciji gdje je, osim standardnog dvoradnog upravljanja, potrebno slobodno kretanje hidrauličnog cilindra.

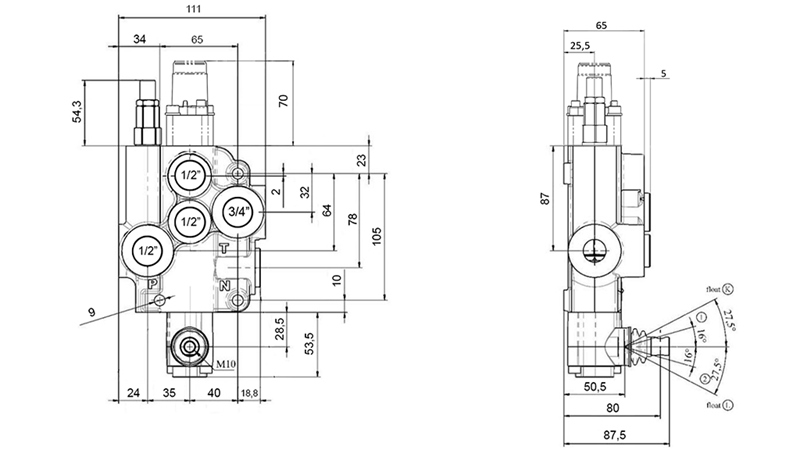

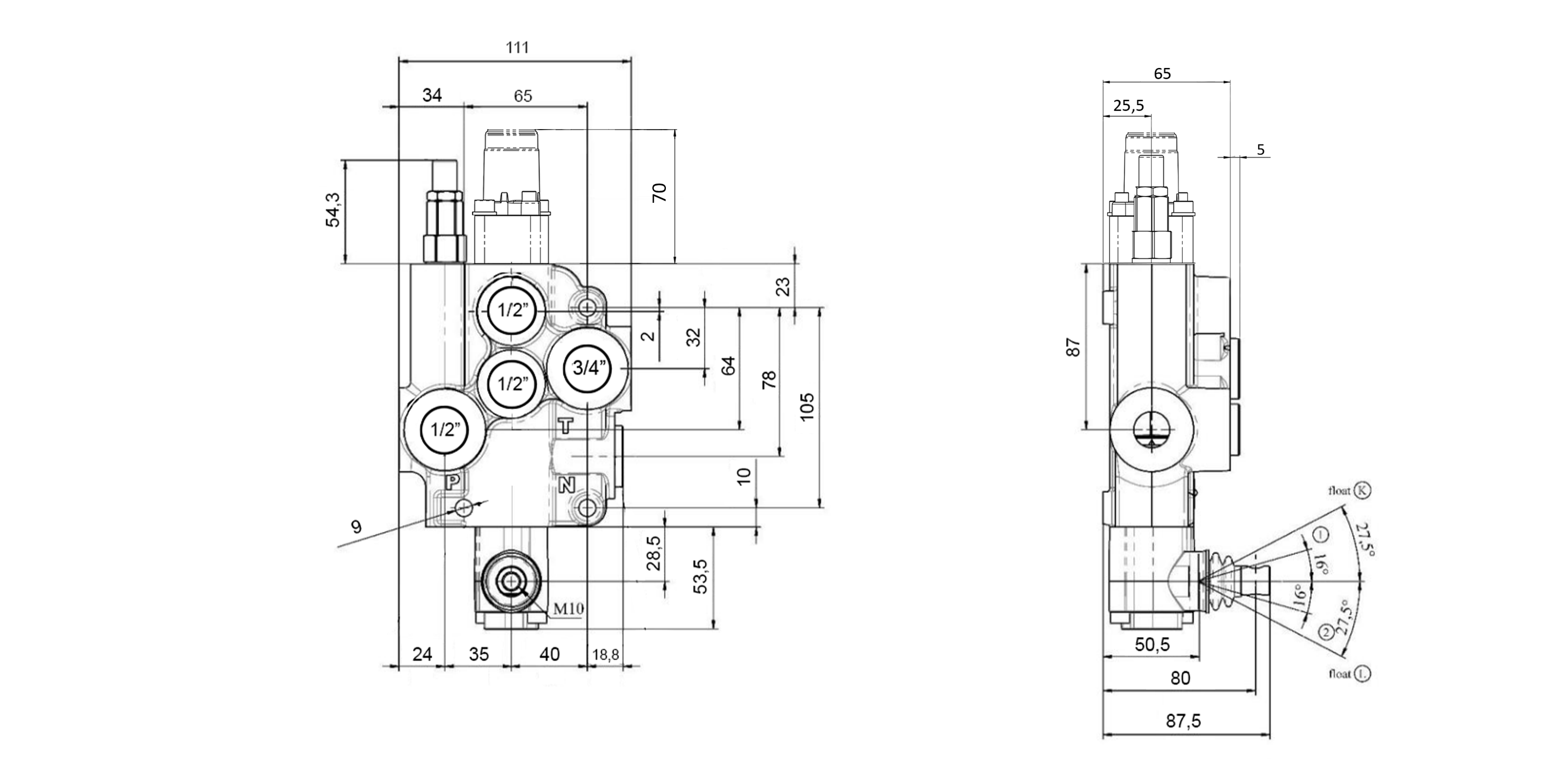

Dimenzije

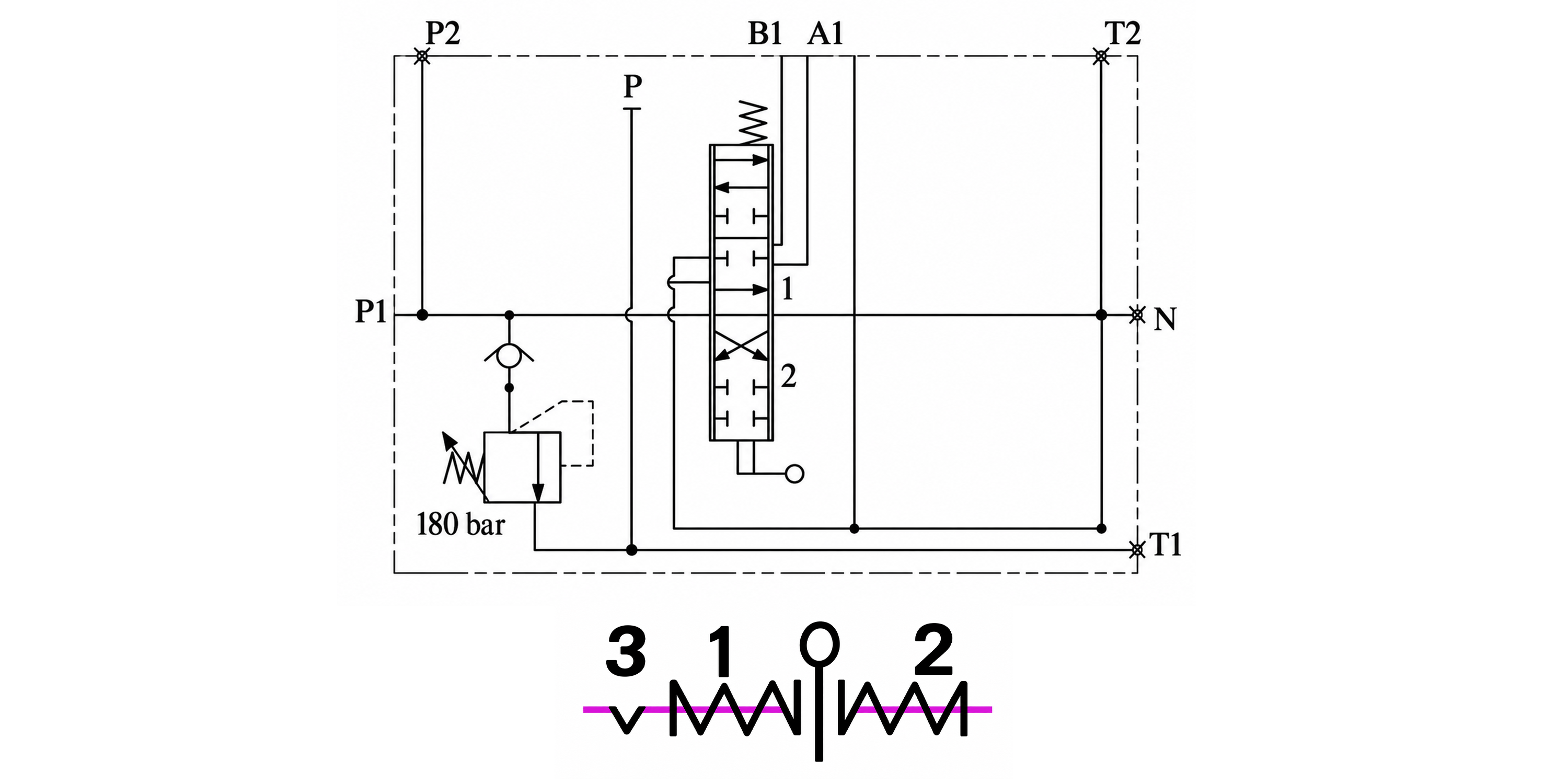

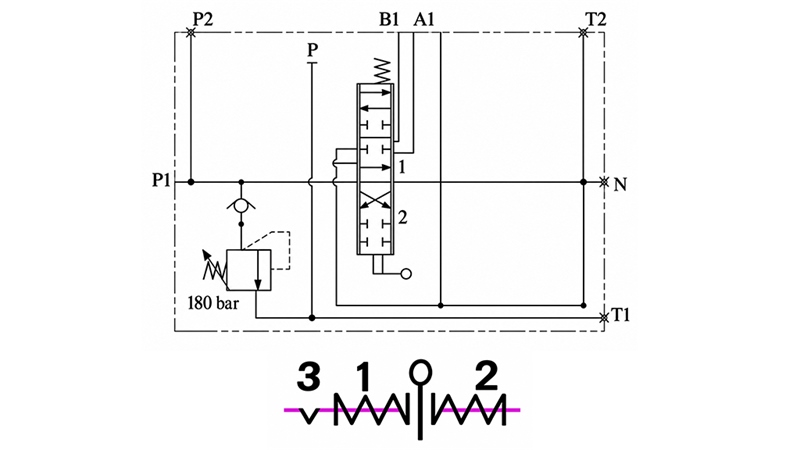

Shema hidrauličkog kruga
