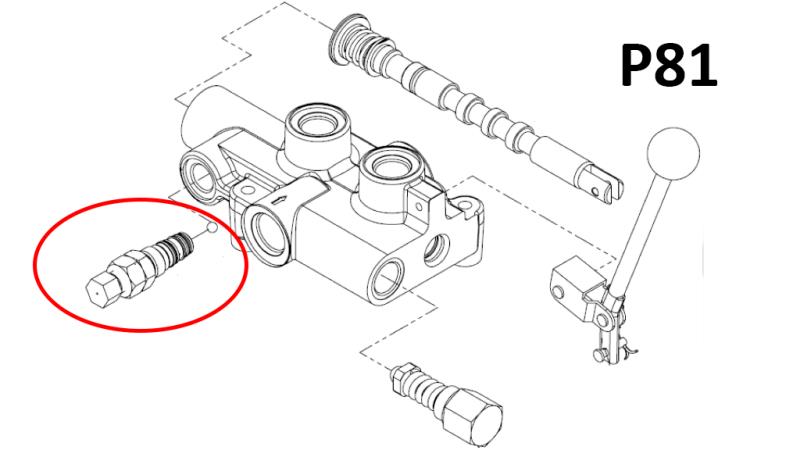

PIN ROZŁĄCZAJĄCY CIŚNIENIE DLA ZAWORU P81

Opis

PIN ROZŁĄCZAJĄCY CIŚNIENIE DLA ZAWORU P81

Funkcja ta umożliwia system rozłączania ciśnienia (dźwignia wraca do pozycji neutralnej). Gdy wrzeciono jest ręcznie przesuwane do systemu rozłączania ciśnienia, olej jest przekierowywany do portu roboczego 'B' (z dala od dźwigni). Gdy ciśnienie w porcie „B” przekroczy ustawioną wartość, pin rozłączający ciśnienie zwalnia dźwignię sterującą do pozycji neutralnej.

Ustawienie fabryczne wynosi 70 bar.

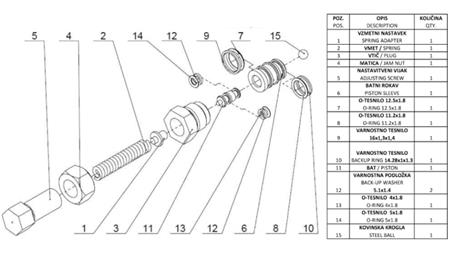

Pin rozłączający ciśnienie jest regulowany poprzez poluzowanie nakrętki (4), obracanie śruby regulacyjnej (5) w prawo zwiększy ciśnienie na pinie rozłączającym ciśnienie, a w lewo zmniejszy ciśnienie. OSTRZEŻENIE: Jeśli pin rozłączający ciśnienie jest ustawiony na zbyt wysokie ciśnienie, dźwignia nie rozłączy się do pozycji neutralnej, lub jeśli jest ustawiony na zbyt niskie ciśnienie, pin rozłączający ciśnienie nie utrzyma dźwigni w pozycji gotowej do rozłączenia.
