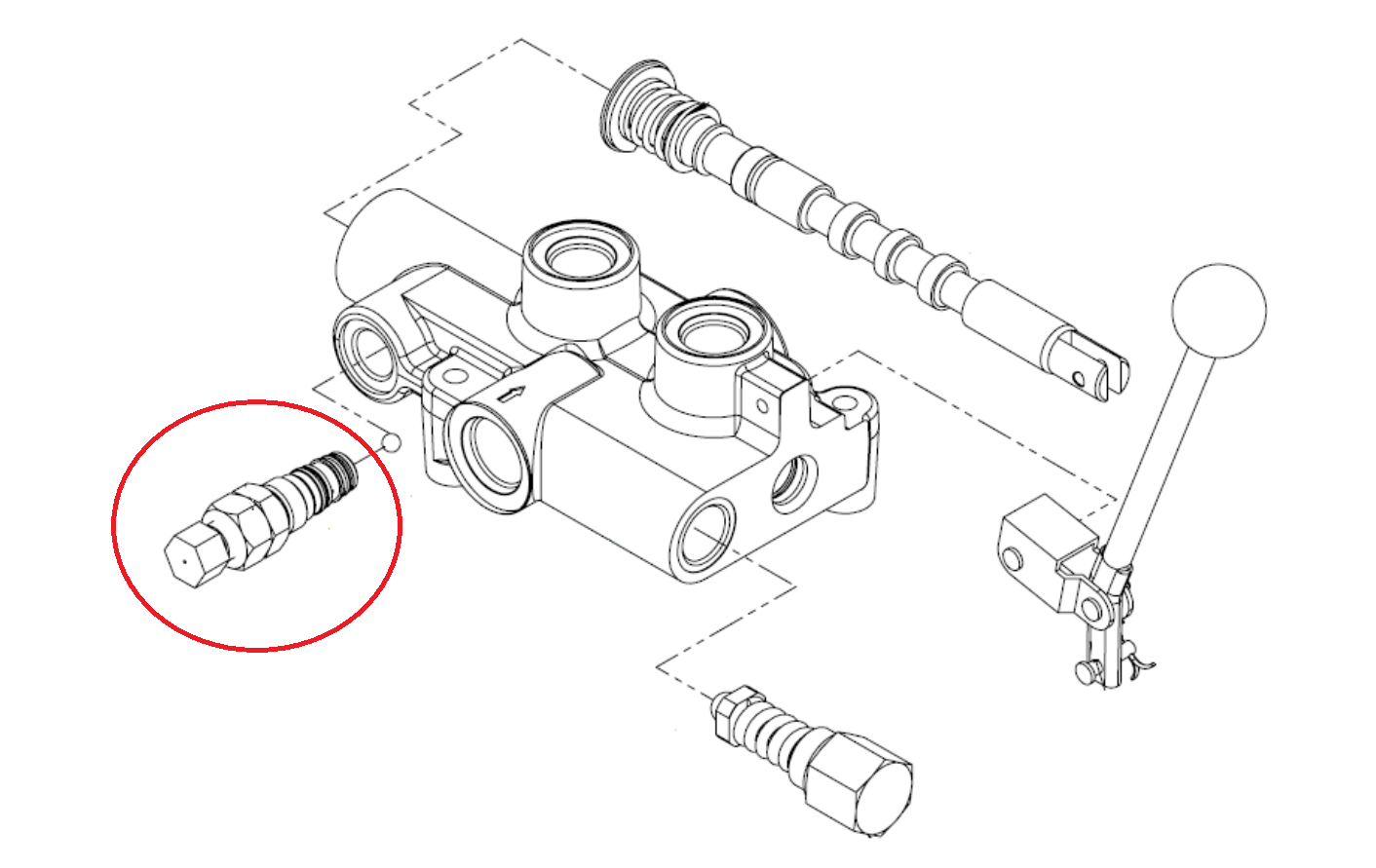

TRYKK FRAKOBLINGSSTIFT FOR VENTIL P81

Beskrivelse

Trykkavlastningspinnen muliggjør et trykkavlastningssystem (automatisk retur av kontrollen til nøytral posisjon). Når spolen går inn i trykkavlastningssystemet, ledes oljen til "B" arbeidsporten (bort fra spaken). Når trykket i port "B" overstiger den innstilte verdien, løsner trykkavlastningspinnen kontrollspaken tilbake til nøytral posisjon. Fabrikkinnstillingen er 70 bar. Trykkavlastningspinnen kan justeres ved å løsne mutteren (4) og vri justeringsskruen (5). Å vri skruen med klokken øker trykkinnstillingen på trykkavlastningspinnen, mens å vri den mot klokken reduserer trykket.

ADVARSEL: Hvis trykkavlastningspinnen er innstilt på for høyt trykk, vil ikke spaken gå tilbake til nøytral posisjon. Hvis den er innstilt for lavt, vil ikke trykkavlastningspinnen holde spaken i posisjon klar for utløsing.

Komponenter:

- fjæradapter (1)

- fjær (2)

- plugg (3)

- mutter (4)

- justeringsskrue (5)

- stempelhylse (6)

- O-ring 12,5 x 1,8 (7)

- O-ring 11,2 x 1,8 (8)

- sikkerhetstetning 16 x 1,3 x 1,4 (9)

- sikkerhetstetning 14,28 x 1 x 1,3 (10)

- stempel (11)

- sikkerhetsskive 5,1 x 1,4 (12)

- O-ring 4 x 1,8 (13)

- O-ring 5 x 1,8 (14)

- stålkule (15)
