MANUELL HYDRAULISCHES VENTIL MONOBLOCK 3xZ50
| Technische Informationen | |
| Lieferant: | Bulgarien |
| Rückgabe oder Umtausch: | 14 Tage |
| Garantie: | 6 Monate |
| Produktgewicht: | 5,5 kg |
| Ventiltyp: | Z50-Monoblock |
| Nenndurchfluss: | 50 L/min |
| Anzahl der Sektionen: | 3 |
| Gehäusematerial: | Gusseisen |
| Schiebermaterial: | Kohlenstoffstahl (16 mm Durchmesser) |
| Betätigung: | Mechanisch (über Steuerhebel) |
| Hydraulikkreislauf: | Parallel |
| Max. Druck (Anschluss T): | 35 bar (Rücklaufdruck) |
| Max. Druck (Anschluss P): | 315 bar (Eingangsdruck) |
| Max. Druck (Anschlüsse A und B): | 315 bar (Arbeitsdruck) |
| Werkseitig eingestelltes Druckbegrenzungsventil: | 180 bar |
| Einstellbereich des Druckbegrenzungsventils: | Je nach Feder: 50–120 / 120–250 / 220–315 bar |
| Interne Leckage: | 7 cm³/min bei Δp = 100 bar und 40°C |
| Betriebstemperatur: | -40°C bis +60°C |
| Ölbetriebstemperatur: | -20°C bis +80°C mit NBR-Dichtungen |
| Ölviskosität: | 15–75 mm²/s (empfohlen) |
Beschreibung
Hydraulische Z50-Monoblock-Wegeventile sind für die zuverlässige und präzise manuelle Steuerung des Hydraulikölstroms zwischen Pumpe und hydraulischen Verbrauchern ausgelegt. Sie sind in Ausführungen mit 1 bis 7 Sektionen erhältlich und ermöglichen je nach Anforderungen des Hydrauliksystems die Steuerung von einer bis sieben unabhängigen Hydraulikfunktionen.
Jede Sektion verfügt über die Arbeitsanschlüsse A und B mit G 3/8"-Gewinde zum Anschluss eines Hydraulikzylinders, Hydraulikmotors oder eines anderen doppeltwirkenden hydraulischen Verbrauchers. Der Hauptdruckanschluss P und der Rücklaufanschluss T verfügen über G 1/2"-Gewinde.
Das Ventil wird mechanisch über Steuerhebel betätigt. Durch Bewegen eines einzelnen Hebels wird das Hydrauliköl zu dem einen oder anderen Arbeitsanschluss geleitet, wodurch die Bewegungsrichtung des angeschlossenen Verbrauchers gesteuert wird. In Neutralstellung ist die jeweilige Hydraulikfunktion nicht aktiviert.
Hauptvorteile der Z50-Ventile:
- erhältlich mit 1 bis 7 Sektionen,
- kompakte Monoblock-Bauweise,
- einfache und direkte manuelle Betätigung,
- unabhängige Steuerung einzelner Hydraulikfunktionen,
- standardisierte Hydraulikanschlüsse,
- robuste Ausführung für den Einsatz an landwirtschaftlichen Maschinen und Arbeitsmaschinen.
Hydraulische Z50-Monoblockventile eignen sich für den Einsatz an land- und forstwirtschaftlichen Maschinen sowie an verschiedenen industriellen und mobilen Hydraulikanlagen. Durch Auswahl der passenden Anzahl von Sektionen kann das Ventil an die Anzahl der Hydraulikfunktionen angepasst werden, die von einer bestimmten Maschine oder Anwendung benötigt werden.

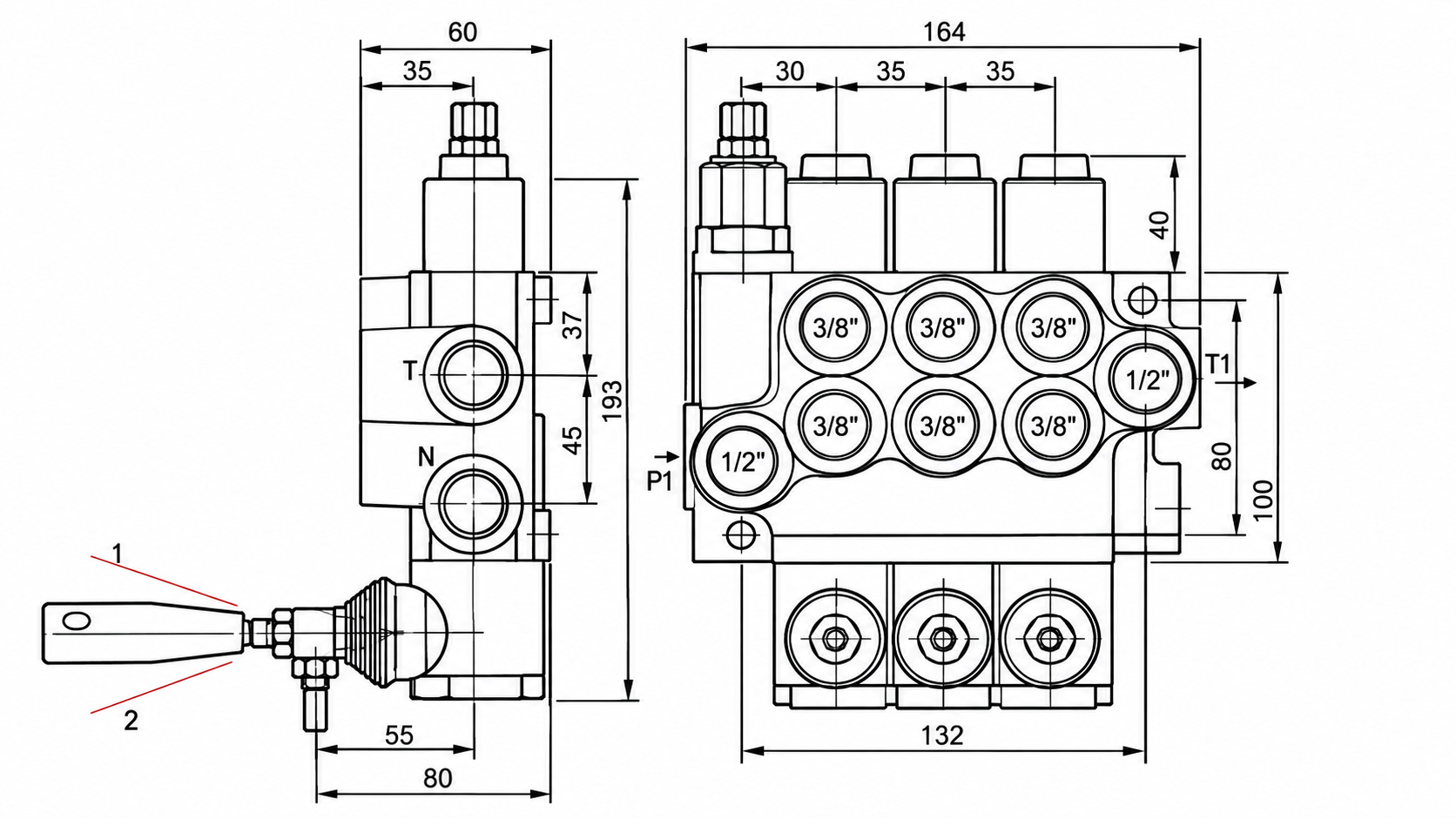

Abmessungen

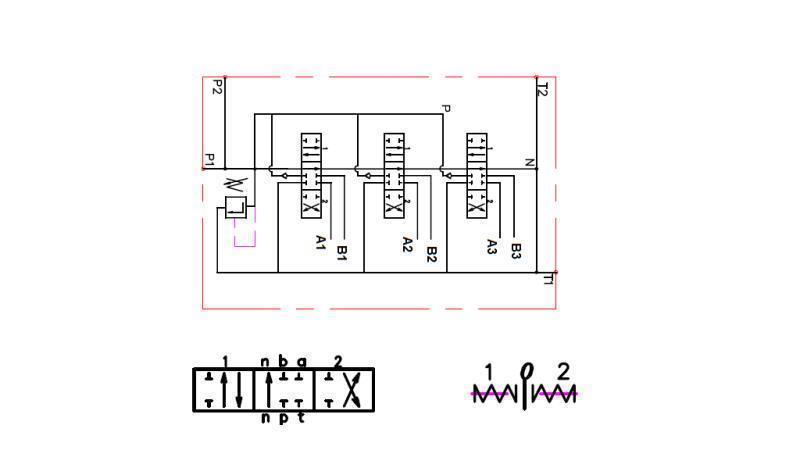

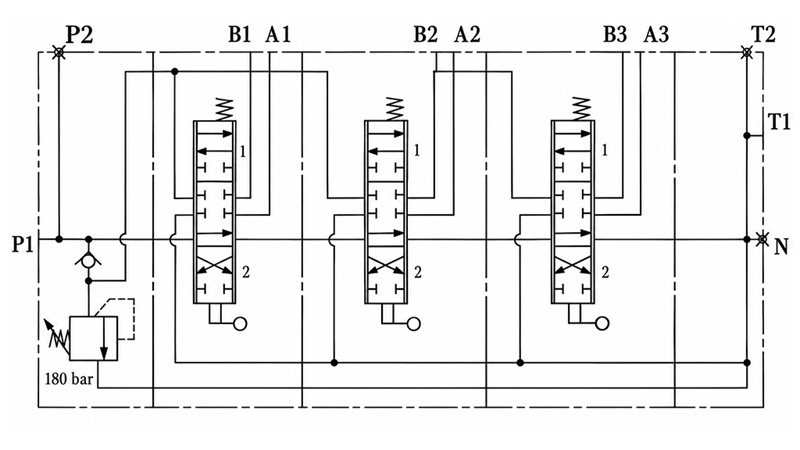

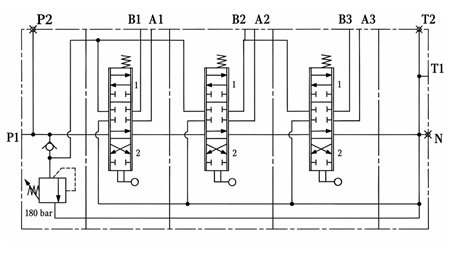

Hydraulischer Schaltplan
