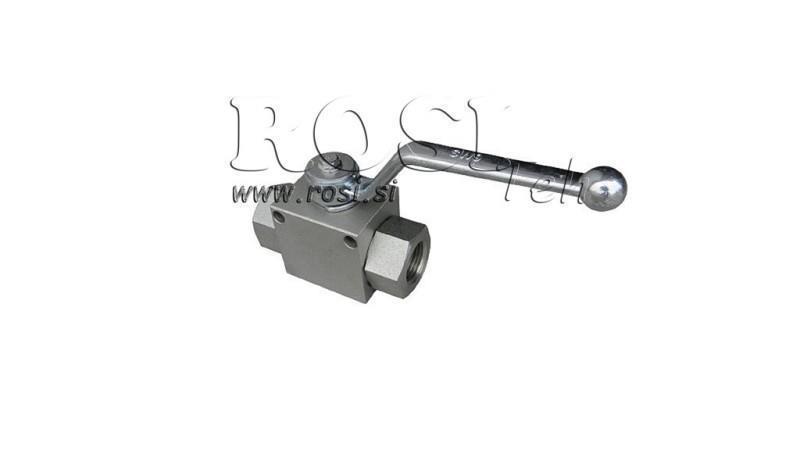

2-WEGE-HYDRAULIK-ABSPERRVENTIL RS2 1/4" - 500 BAR - 25 L/MIN
| Technische Informationen | |
| Lieferant: | Türkei |
| Rückgabe oder Umtausch: | 14 Tage |
| Garantie: | 6 Monate |
| Gewicht: | 0,38 kg |
| Lieferantencode: | V0830 |
| Modell: | RS 2 VIE 1/4" |
| Ölvolumenstrom: | 25 L/min |
| Maximaler Betriebsdruck: | 500 bar |
| Nennweite Schlauch (DN): | 6 mm |
| Anschluss: | G 1/4" |
| Durchflussrichtung: | Zweiwege |
| Hebel-Drehwinkel: | 90° |
| Gehäusematerial: | Verzinkter Stahl |
| Material der Innenteile: | Geschliffener und verchromter Stahl |
| Dichtungen: | NBR (Buna-N) und POM |
Beschreibung
Der HYDRAULIK-ABSPERRHAHN RS2 VIE ist zum Öffnen und Schließen des Hydraulikölstroms in Hydrauliksystemen, einschließlich Hochdruckanwendungen, ausgelegt. Er gewährleistet ein zuverlässiges Absperren des Durchflusses und verhindert Ölleckagen.
Das Ventilgehäuse besteht aus verzinktem Stahl, während die Innenteile aus geschliffenem und verchromtem Stahl gefertigt sind. Standard-Dichtungen aus BUNA N und POM sorgen für eine wirksame Abdichtung und einen leckagefreien Betrieb.
Funktionsweise des Hydraulik-Absperrhahns
Der Absperrhahn ermöglicht eine einfache Durchflussregelung über einen Handhebel. Die Anschlüsse A und P können je nach Richtung des abzusperrenden Durchflusses wechselseitig verwendet werden:
-
Position 1: Hebel im 90°-Winkel – der Ölstrom ist geschlossen.
-
Position 2: Hebel in einer Linie mit dem Ventil – der Ölstrom ist geöffnet.
Wichtige Merkmale und Vorteile:
-
geeignet für Hochdruck-Hydrauliksysteme,
-
schnelles und einfaches manuelles Öffnen und Schließen des Ölstroms,
-
robustes Gehäuse aus verzinktem Stahl,
-
Innenteile aus geschliffenem und verchromtem Stahl,
-
Dichtungen aus BUNA N und POM,
-
zuverlässige leckagefreie Abdichtung,
-
bidirektionale Durchflussmöglichkeit.
Hydraulik-Absperrhähne RS2 VIE eignen sich für den Einsatz in verschiedenen hydraulischen Geräten, Maschinen und Anlagen, in denen ein sicheres und effizientes manuelles Absperren des Hydraulikölstroms erforderlich ist.
Abmessungen

Hydraulischer Schaltplan
