KÉZI HIDRAULIKUS SZELEP MONOBLOKK 5xZ80
| Műszaki adatok | |
| Beszállító: | Bulgária |
| Visszaküldés vagy csere: | 14 nap |
| Garancia: | 6 hónap |
| Termék tömege: | 13,6 kg |
| Szeleptípus: | Z80 monoblokk |
| Névleges térfogatáram: | 80 L/min |
| Szekciók száma: | 5 |
| Szeleptest anyaga: | Öntöttvas |
| Tolattyú anyaga: | Szénacél (18 mm átmérő) |
| Működtetés: | Mechanikus (vezérlőkarral) |
| Hidraulikus kapcsolás: | Párhuzamos |
| Max. nyomás (T csatlakozó): | 35 bar (visszatérő nyomás) |
| Max. nyomás (P csatlakozó): | 315 bar (bemeneti nyomás) |
| Max. nyomás (A és B csatlakozók): | 315 bar (üzemi nyomás) |
| Gyárilag beállított nyomáshatároló szelep: | 180 bar |
| Nyomáshatároló szelep beállítási tartománya: | 120-250 bar |
| Belső szivárgás: | 8 cm³/min Δp = 100 bar és 40°C mellett |
| Üzemi hőmérséklet: | -40°C és +60°C között |
| Olaj üzemi hőmérséklete: | -20°C és +80°C között NBR tömítésekkel, -20°C és +100°C között FPM tömítésekkel |
| Olaj viszkozitása: | 15–75 mm²/s (ajánlott) |
Leírás
A Z80 hidraulikus monoblokk szelepek a hidraulikaolaj szivattyú és a hidraulikus végrehajtó elemek közötti áramlásának megbízható és pontos vezérlésére szolgálnak. 1–6 szekciós kivitelben érhetők el, így a rendszerkövetelményektől függően egytől hat független hidraulikus funkció vezérlését teszik lehetővé.
Minden szekció A és B munkacsatlakozóval rendelkezik. A szabványos BSP kivitel G 1/2 csatlakozást használ a P nyomóági bemenethez, G 3/4 csatlakozást a T visszatérő ághoz, valamint G 1/2 csatlakozásokat az A és B munkacsatlakozókhoz. A kiválasztott tolattyúkonfigurációtól függően a szelep alkalmas kettős működésű vagy egyszeres működésű hidraulikus munkahengerek, hidromotorok és egyéb hidraulikus végrehajtó elemek vezérlésére.
A kézi működtetésű kivitelben a szelep mechanikusan, karokkal vezérelhető. Egy adott kar elmozdítása a hidraulikaolajat a megfelelő munkacsatlakozóhoz irányítja, ezáltal vezérelve a csatlakoztatott végrehajtó elem mozgásirányát. Semleges állásban az adott hidraulikus funkció nincs aktiválva.
A Z80 szelepek fő előnyei:
- névleges térfogatáram: 80 l/min,
- maximális üzemi nyomás: 315 bar,
- 1–6 szekcióval elérhető,
- kompakt és robusztus monoblokk felépítés,
- egyszerű és közvetlen kézi működtetés,
- az egyes hidraulikus funkciók független vezérlése,
- szabványos hidraulikus csatlakozások,
- különféle mobil és telepített hidraulikus rendszerekhez alkalmas.
A Z80 szelepek fő nyomáshatároló szeleppel és visszacsapó szeleppel vannak felszerelve. Párhuzamos vagy tandem kivitelben érhetők el, opcionális Power Beyond (Carry Over) csatlakozással további hidraulikus szelepek csatlakoztatásához.
A Z80 hidraulikus monoblokk szelepek mezőgazdasági és erdészeti gépeken, valamint különféle ipari és mobil hidraulikus berendezésekben történő felhasználásra alkalmasak. A megfelelő szekciószám és tolattyútípus kiválasztásával a szelep az adott gép vagy alkalmazás konkrét hidraulikus funkcióihoz igazítható.

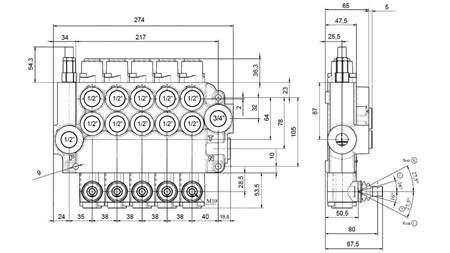

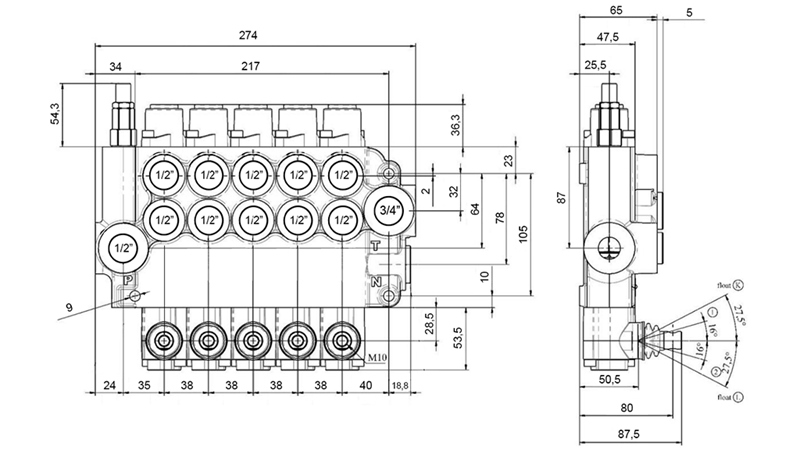

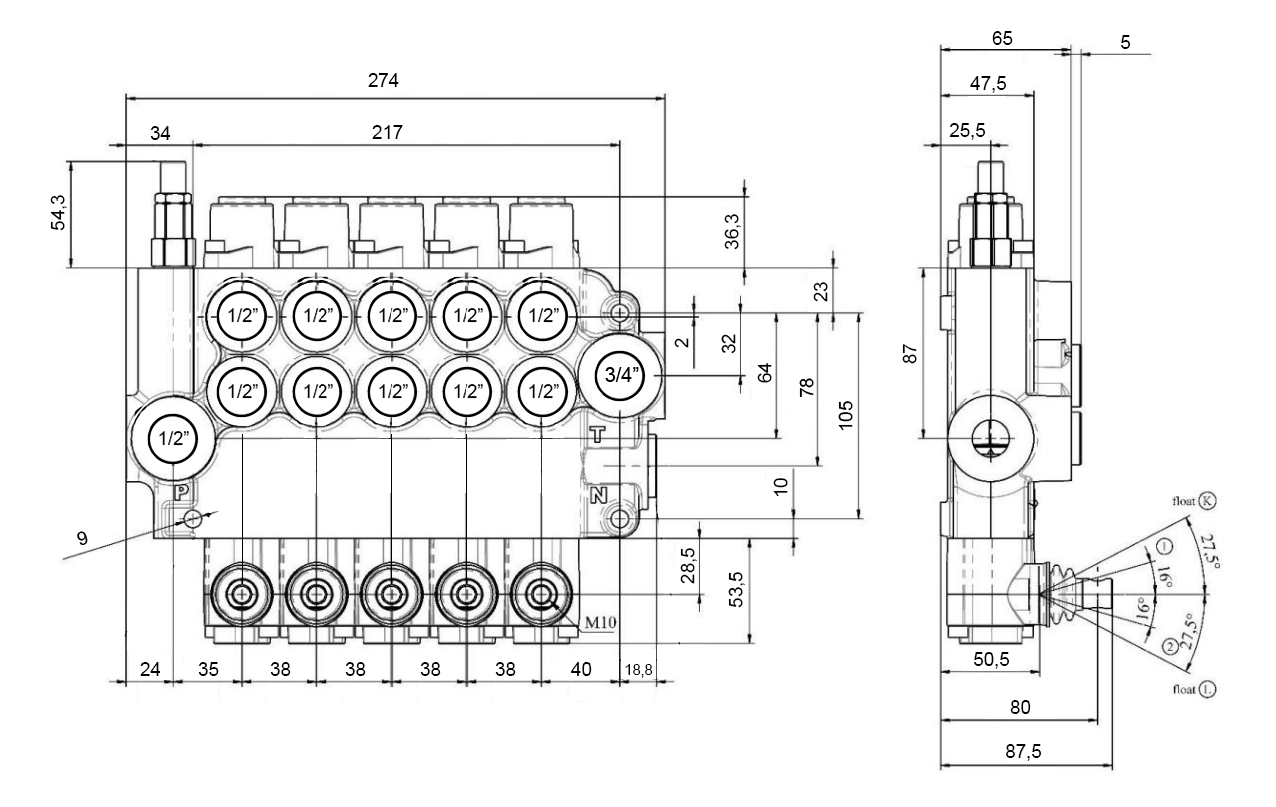

Méretek

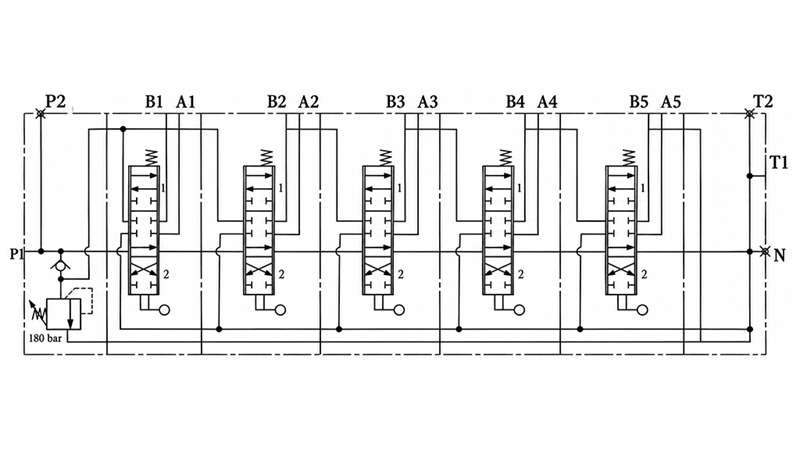

Hidraulikus kapcsolási rajz
