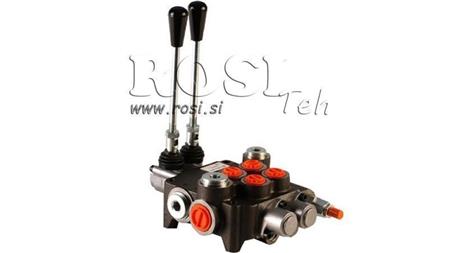

KÉZI HIDRAULIKUS SZELEP MONOBLOKK 2xZ80
| Műszaki információk | |
| Beszállító: | Bulgária |
| Visszaküldés vagy csere: | 14 nap |
| Garancia: | 6 hónap |
| Termék tömege: | 6,2 kg |
| Szeleptípus: | Z80 monoblokk |
| Névleges átfolyás: | 80 L/min |
| Szekciók száma: | 2 |
| Ház anyaga: | Öntöttvas |
| Tolattyú anyaga: | Szénacél (18 mm átmérő) |
| Működtetés: | Mechanikus (vezérlőkarral) |
| Hidraulikus kör: | Párhuzamos |
| Max. nyomás (T csatlakozó): | 35 bar (visszatérő nyomás) |
| Max. nyomás (P csatlakozó): | 315 bar (bemeneti nyomás) |
| Max. nyomás (A és B csatlakozók): | 315 bar (üzemi nyomás) |
| Gyárilag beállított nyomáshatároló szelep: | 180 bar |
| Nyomáshatároló szelep beállítási tartománya: | 120-250 bar |
| Belső szivárgás: | 8 cm³/min Δp = 100 bar mellett, 40°C-on |
| Üzemi hőmérséklet: | -40°C-tól +60°C-ig |
| Olaj üzemi hőmérséklete: | -20°C-tól +80°C-ig NBR tömítésekkel, -20°C-tól +100°C-ig FPM tömítésekkel |
| Olajviszkozitás: | 15–75 mm²/s (ajánlott) |
Leírás
A Z80 hidraulikus monoblokk szelepek a hidraulikaolaj áramlásának megbízható és pontos vezérlésére szolgálnak a szivattyú és a hidraulikus munkavégző elemek között. 1–6 szekciós kivitelben érhetők el, lehetővé téve egytől hat független hidraulikus funkció vezérlését a rendszer követelményeitől függően.
Minden szekció A és B munkacsatlakozóval rendelkezik. A szabványos BSP kivitel G 1/2 csatlakozást használ a P nyomóági bemenethez, G 3/4 csatlakozást a T visszatérő ági csatlakozóhoz, valamint G 1/2 csatlakozásokat az A és B munkacsatlakozókhoz. A kiválasztott tolattyúkialakítástól függően a szelep alkalmas kettős működésű vagy egyszeres működésű hidraulikus munkahengerek, hidromotorok és egyéb hidraulikus munkavégző elemek vezérlésére.
A kézi működtetésű kivitelben a szelep mechanikusan, karokkal vezérelhető. Az egyes karok elmozdítása a hidraulikaolajat a megfelelő munkacsatlakozóhoz irányítja, ezáltal vezérli a csatlakoztatott munkavégző elem mozgásirányát. Semleges állásban az adott hidraulikus funkció nincs aktiválva.
A Z80 szelepek fő előnyei:
- névleges átfolyás: 80 l/min,
- maximális üzemi nyomás: 315 bar,
- 1–6 szekcióval elérhető,
- kompakt és robusztus monoblokk kivitel,
- egyszerű és közvetlen kézi működtetés,
- az egyes hidraulikus funkciók független vezérlése,
- szabványos hidraulikus csatlakozások,
- különféle mobil és telepített hidraulikus rendszerekhez alkalmas.
A Z80 szelepek fő nyomáshatároló szeleppel és visszacsapó szeleppel vannak felszerelve. Párhuzamos vagy tandem konfigurációban érhetők el, opcionális Power Beyond (Carry Over) csatlakozással további hidraulikus szelepek csatlakoztatásához.
A Z80 hidraulikus monoblokk szelepek mezőgazdasági és erdészeti gépeken, valamint különféle ipari és mobil hidraulikus berendezésekben való használatra alkalmasak. A megfelelő szekciószám és tolattyútípus kiválasztásával a szelep az egyes gépek vagy alkalmazások konkrét hidraulikus funkcióihoz igazítható.

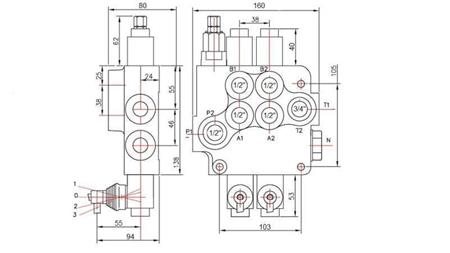

Méretek
Hidraulikus kapcsolási rajz
