BOITIER MULTIPLICATEUR POUR POMPE HYDRAULIQUE DE GROUPE 3– 1:3 ARBRE
| Informations techniques | |
| Fournisseur : | Chine |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Rapport de démultiplication : | 1:3,5 |
| Pour pompes hydrauliques : | GR. 3 |
| Connexion : | Arbre PTO - traversant - 1" 3/8 – 6 cannelures (femelle) |
| Vitesse d'entrée : | 540 tr/min |
| Couple d'entrée : | 46 daNm |
| Vitesse de sortie : | 1836 tr/min (max. 3000 tr/min) |
| Couple de sortie : | 13 daNm |
| Charge : | jusqu'à 20 kW |
| Poids du produit : | 8,3 kg |
| Lubrifiant pour engrenages : | Huile SAE 90 |

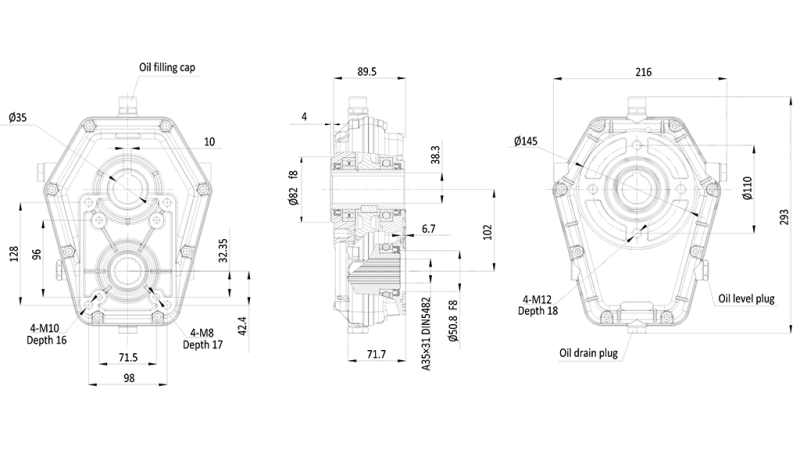

DIMENSIONS
INSTRUCTIONS D'UTILISATION
1. Usage prévu
La boîte de vitesses est une transmission mécanique qui augmente la vitesse de rotation de l'arbre de sortie et permet le fonctionnement d'une pompe hydraulique à engrenages via la prise de force (PTO) du tracteur.
Elle est utilisée pour entraîner :
- des groupes hydrauliques,
- des treuils forestiers,
- des fendeuses de bois,
- d'autres équipements hydrauliques.
2. Position d'installation
La boîte de vitesses doit être installée dans la position de fonctionnement correcte pour assurer une lubrification adéquate des engrenages. Une installation horizontale est recommandée, de sorte que la pompe et la boîte de vitesses soient alignées horizontalement.
Important :
- la boîte de vitesses doit toujours être installée de manière à ce que l'huile à l'intérieur du carter soit en contact avec la transmission des engrenages,
- un fonctionnement prolongé en position inversée n'est pas autorisé,
- la boîte de vitesses doit être supportée mécaniquement (elle ne doit pas être suspendue uniquement par l'arbre PTO).
3. Sens de rotation
Avant l'installation, vérifiez le sens de rotation de l'arbre PTO et le sens de rotation requis pour la pompe hydraulique.
Un sens de rotation incorrect peut endommager la pompe, causer des fuites d'étanchéité et une mauvaise circulation de l'huile.
4. Lubrification à l'huile
La boîte de vitesses doit être continuellement lubrifiée avec de l'huile à l'intérieur du carter pour assurer un fonctionnement correct des engrenages. Le lubrifiant recommandé est une huile pour engrenages SAE 90.
La boîte de vitesses doit être remplie d'huile jusqu'au niveau de contrôle.
Avant la première utilisation, retirez le bouchon de remplissage, remplissez l'unité d'huile jusqu'au repère prévu et refermez le bouchon.
Avant chaque utilisation, vérifiez le niveau d'huile. Le premier changement d'huile est recommandé après 50 heures de fonctionnement, puis tous les 1500 heures de fonctionnement ou une fois par an.
5. Température de fonctionnement
La température normale de fonctionnement du carter de la boîte de vitesses se situe entre 50 et 80°C. Si elle dépasse 90°C, vérifiez le niveau d'huile, la charge et l'alignement.
6. Entretien et problèmes possibles
| Problème | Cause possible | Solution |
| Surchauffe | Niveau d'huile insuffisant | Vérifier le niveau d'huile |
| Bruit | Roulements usés | Entretien |
| Vibrations | Mauvais alignement | Vérifier l'installation |
| Fuite d'huile | Joint endommagé | Remplacer le joint |
