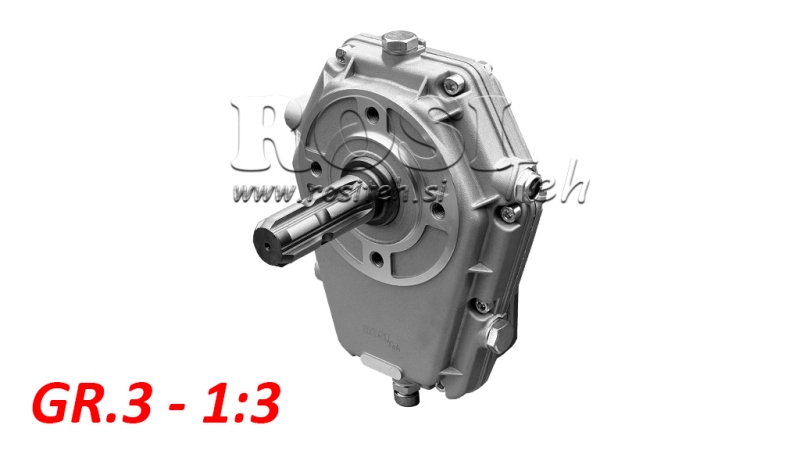

ÜBERSETZUNGSGETRIEBE GR.3 -1:3 MÄNLICH

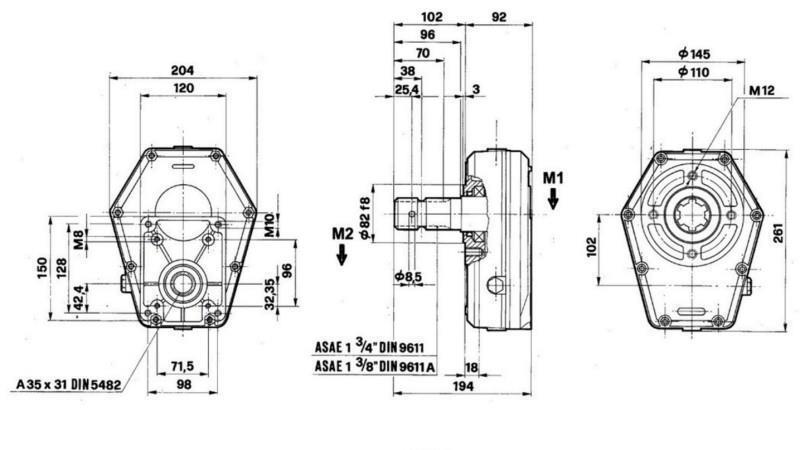

ABMESSUNGEN

GEBRAUCHSANWEISUNG

1. Verwendungszweck

Das Getriebe ist ein mechanisches Antriebselement, das die Drehzahl der Abtriebswelle erhöht und den Betrieb einer Hydraulikzahnradpumpe über die Zapfwelle des Traktors ermöglicht.

Es wird verwendet zum Antrieb von:

- Hydraulikanlagen,

- Forstwinden,

- Holzspaltern,

- sonstigen hydraulischen Geräten.

2. Einbauposition

Das Getriebe muss in der korrekten Betriebsposition montiert werden, um eine ordnungsgemäße Schmierung der Zahnräder sicherzustellen. Eine horizontale Installation wird empfohlen, daher sollten Pumpe und Getriebe horizontal ausgerichtet sein.

Wichtig:

- Das Getriebe muss immer so installiert werden, dass das Öl im Gehäuse Kontakt mit dem Zahnradgetriebe hat,

- ein längerer Betrieb in umgekehrter Position ist nicht erlaubt,

- das Getriebe muss mechanisch abgestützt werden (es darf nicht nur an der Zapfwelle hängen).

3. Drehrichtung

Vor der Installation prüfen Sie die Drehrichtung der Zapfwelle sowie die erforderliche Drehrichtung der Hydraulikpumpe.

Eine falsche Drehrichtung kann Pumpenschäden, Dichtungsfehler und schlechten Ölfluss verursachen.

4. Ölschmierung

Das Getriebe muss kontinuierlich mit Öl im Gehäuse geschmiert werden, um einen ordnungsgemäßen Betrieb der Zahnräder zu gewährleisten. Als Schmiermittel wird SAE 90 Getriebeöl empfohlen.

Das Getriebe muss bis zur Kontrollmarke mit Öl gefüllt sein.

Vor der ersten Verwendung den Einfüllstopfen entfernen, das Gerät bis zur Markierung füllen und den Stopfen verschließen.

Vor jeder Nutzung den Ölstand prüfen. Der erste Ölwechsel wird nach 50 Betriebsstunden empfohlen und danach alle 1500 Betriebsstunden oder einmal jährlich.

5. Betriebstemperatur

Die normale Betriebstemperatur des Getriebegehäuses liegt zwischen 50 und 80 °C. Überschreitet diese 90 °C, prüfen Sie den Ölstand, die Belastung und die Ausrichtung.

6. Wartung und mögliche Probleme
