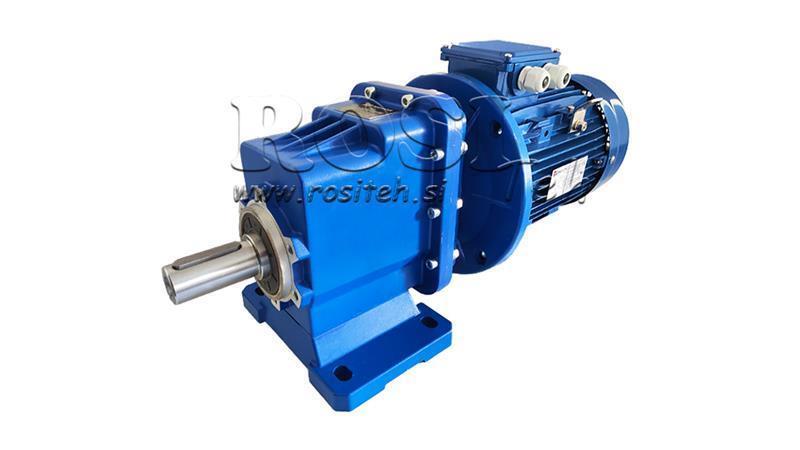

3 FÁZISU 2,2 KW ELEKTROMOTOR ERC04 REDUKTORRAL MS100 57 FORGÁS/PERC

Leírás:

Az ERC fogaskerékáttételek elektromos motorokkal kombinálva használatosak. Az ERC fogaskerékáttételek moduláris rendszer alapján készültek. Különböző típusú motorokat (klasszikus, frekvenciás, fékező stb.) tudunk csatlakoztatni. Alkalmazásokban használják, mint például építőipar, élelmiszeripar (húsdarálók...), hajtószíjak (hengerek stb.) és még sok más.

A fogaskerékáttétel csökkenti az elektromos motor fordulatszámát a kívánt értékre, amellyel működni szeretnénk. A fogaskerékáttételek aránya 25:1.

A fogaskerékáttétel telepítésekor mindig ügyeljen arra, hogy:

• a névtáblán szereplő adatok megfeleljenek a megrendelt tétel adataival
• az ház és a tengelyek tiszták és sértetlenek legyenek
• az a felület, amelyhez a fogaskerékáttétel csatlakozik, sík és elég erős legyen
• a fogaskerékáttétel és az elektromos motor tengelye jól illeszkedjen
• ha rezgés vagy elakadási lehetőség van, nyomatékor limitert kell telepíteni
• a forgó alkatrészeket műanyag burkolatokkal kell védeni
• a kültéri használatra szánt eszköznek megfelelő időjárás elleni védelemmel kell rendelkeznie
• a működési körülmények nem okozhatnak korróziót (kivéve, ha előzetesen megállapodtak, és a fogaskerékáttétel és az elektromos motor megfelelően elő van készítve)
• a fogaskerekek, tengelyfogaskerekek, bemeneti/kimeneti tengelyek megfelelően rögzítve legyenek, hogy ne váljanak radiális vagy axiális terhelésekké, amelyek meghaladják a maximálisan megengedett határt
• minden csatlakozót korróziógátló anyaggal kell bevonni az oxidáció megelőzése érdekében érintkezéskor
• minden rögzítőcsavart biztonságosan meg kell húzni
• ne húzza meg a ház lábait és a rögzítő peremeket egymás ellen, és ügyeljen arra, hogy betartsa a megengedett radiális és axiális terhelést.
• Indítás előtt ellenőrizze a felszerelt pozícióhoz ajánlott olajszintet. Az olajszint-ellenőrző és leeresztő csavar, valamint a szellőző szelep könnyen hozzáférhető.
• Soha ne üssön kalapáccsal a tengely végén lévő pulzusokra, csatlakozókra, fogaskerekekre stb. Ez károsítja a csapágyat, a házat és a tengelyt.

Minden számítás 1400 fordulaton alapuló elektromos motorokra vonatkozik. Ha olyan elektromos motort használ, amelynek fordulatszáma eltér a 1400 fordulattól, ossza el a bemeneti fordulatokat a fogaskerékáttétel arányával, hogy megkapja a kimeneti fordulatokat.

További műszaki adatok találhatók a 'DIMENZIÓK - ADATLAP' mellékletben.
